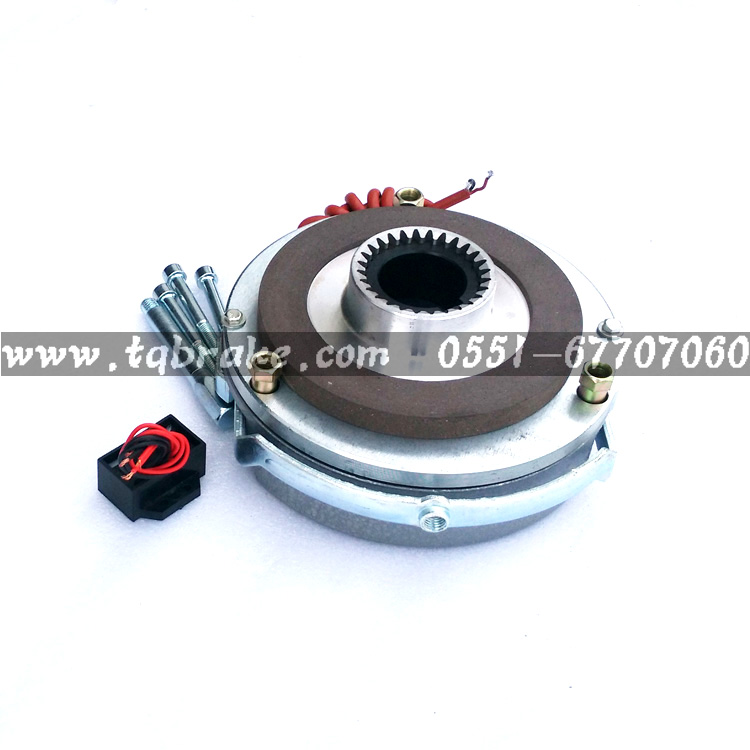

SDZ1系列電磁制動器抱閘
一、用途
　　該系列電磁失電制動器為通電電磁吸合，斷電摩擦制動式制動器。主要與Y系列電動機配套生成一種新型的YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機床、包裝等機械中，實現快速停車和準確定位，可用在斷電時安全（防險）制動等場合。
二、特點
　　這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。
三、工作原理及安裝維護
　　電磁失電制動器主要由勵磁部份（磁軛1、線圈2、彈簧3、銜鐵4）、制動盤8、花鍵9套等主要零部件組成。勵磁部份通過安裝螺釘7安裝在機座上，旋合安裝螺釘7調整氣隙至規定值δ后，反向旋出空心螺栓6，頂緊勵磁部份。花健套9通過鍵與傳動軸相連；制動盤8與花健套9通過花鍵嚙合。當線圈2斷電時，在彈簧3的作用下，制動盤8與銜鐵4、機座端面10（或制動板11）產生摩擦力，通過花鍵套9傳給傳動軸使軸制動。當線圈2通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤8松開，傳動軸制動解除。(設備檢修停電時，可通過軸向扳動手動釋放機構5，使制動解除。)
　　安裝前應將摩擦副表面油污、雜物清除干凈。

四 、技術參數及安裝尺寸表（附圖一、二）

五、注意事項
　　1、摩擦片屬于易損件。磨損后，氣隙增大，當超過制動器最大允許氣隙時，應進行重新調整，否則影響正常工作，甚至損壞制動器和電機。
　　2、當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。
　　3、當制動器裝在電機上，若電機起動困難或有噪音時，應檢查制動器，按本《說明書》第三條調整。
六、控制線路
　　制動器線圈工作電壓常規為直流99V和170V兩種。本廠有專為制動器配套的ZL、ZL1型整流電源，具有輸入輸出保護線路，體積小、工作可靠，整體密封，可直接安裝于電機的接線盒內，接線方式詳見KZL整流電源接線圖（詳情請站內搜索）。
